Ինչու՞ է փոխակրիչային գոտի մաքրող սարքը կարևոր փոխակրիչային համակարգի արդյունավետ աշխատանքի համար:

Վերացական

Գոտի փոխանցման համակարգերը լայնորեն օգտագործվում են հանքարդյունաբերության, շինարարության, էլեկտրակայանների, նավահանգիստների և արտադրության մեջ: Նյութերի մնացորդները, կպչունությունը և գոտիների վնասումը սովորական ցավային կետեր են, որոնք նվազեցնում են արդյունավետությունը, մեծացնում ծախսերը և սպառնում են անվտանգությանը: Այս հոդվածն ընդգրկում է հիմնական տեսակները, աշխատանքի սկզբունքները, նյութական առավելությունները, տեղադրման ստանդարտները, սպասարկման խորհուրդները և պրոֆեսիոնալների կիրառման սցենարներըՓոխակրիչ գոտի մաքրող միջոցսարքեր. Այն օգնում է ինժեներներին, սպասարկման թիմերին և գնումների մենեջերներին ընտրել համապատասխան լուծումներ, նվազեցնել անգործության ժամանակը, երկարացնել գոտիների կյանքը և բարելավել համակարգի ընդհանուր կայունությունը: Աջակցված է R&D և արտադրական հզորությամբJiangsu Wuyun Transmission Machinery Co., Ltd., օգտվողները կարող են մուտք գործել հարմարեցված դիզայն, հուսալի որակ և ծախսարդյունավետ լուծումներ տարբեր աշխատանքային պայմանների համար:

Բովանդակություն

• 1. Գոտիների մաքրման կարևորությունը փոխանցման համակարգերում
• 2. Ընդհանուր տեսակներ և կառուցվածքային առանձնահատկություններ
• 3. Նյութի կատարողականության և մաշվածության դիմադրության համեմատություն
• 4. Տեղադրման դիրքը և ստանդարտ պահանջները
• 5. Ամենօրյա սպասարկում և ծառայության ժամկետի երկարացում
• 6. Տիպիկ արդյունաբերության կիրառման դեպքեր
• 7. Հաճախակի տրվող հարցեր (ՀՏՀ)
• 8. Եզրակացություն և ընտրության առաջարկներ

1. Գոտիների մաքրման կարևորությունը փոխանցման համակարգերում

Ժամանակակից արդյունաբերական արտադրության մեջ փոխակրիչ համակարգերը ծառայում են որպես հիմնական նյութերի բեռնաթափման սարքավորում: Երկարատև շահագործումը հաճախ հանգեցնում է նյութի կպչմանը ժապավենի մակերեսին, ինչը կարող է առաջացնել պարապ քայքայում, գոտու շեղում, շաղ տալ և նույնիսկ անվտանգության հետ կապված միջադեպեր: Առանց արդյունավետ մաքրման, մնացորդները արագ կուտակվում են՝ ավելացնելով էներգիայի սպառումը և արագացնելով բաղադրիչների մաշվածությունը:

Հուսալի մաքրող սարքը կարող է իրական ժամանակում հեռացնել կպչուն նյութերը, ածուխի փոշին, հանքաքարի փոշին և փոշին: Այն մաքուր է պահում գոտու մակերեսը, նվազեցնում է խափանումների մակարդակը և նվազեցնում սպասարկման աշխատուժը և մասերի փոխարինման ծախսերը: Ծանր և կոշտ միջավայրերի համար մաքրման կայուն կատարումն ուղղակիորեն որոշում է ամբողջ փոխակրիչ համակարգի ծառայության ժամկետը:

Շատ ձեռնարկություններ զգալիորեն կրճատել են պարապուրդի և պահպանման ծախսերը բարձր արդյունավետությամբ մաքրող սարքերով սարքավորվելուց հետո: Հանքարդյունաբերության և ցեմենտի գործարաններում գոտիների փոխարինման և պահպանման տարեկան խնայողությունները կարող են հասնել տասնյակ հազարավոր դոլարների՝ ապացուցելով պրոֆեսիոնալ մաքրման լուծումների արժեքը:

Խելացի և ավտոմատացված արտադրության միտումով, երկարակյաց, առանց սպասարկման և բարձր հարմարվողականության մաքրման սարքավորումների պահանջարկը շարունակում է աճել: Ձեռնարկություններն այլևս չեն բավարարվում սովորական գործիքներով. նրանք նախընտրում են կառուցվածքային, ինքնափոխհատուցվող և երկարաժամկետ նախագծեր:

Այս համատեքստում գիտականորեն մշակված և կայուն կատարողական մաքրող լուծույթի ընտրությունը դառնում է առանցքային որոշում տեղում մենեջերների և գնումների թիմերի համար: Ճիշտ արտադրանքը միաժամանակ բարելավում է արդյունավետությունը, անվտանգությունը և տնտեսական օգուտները:

2. Ընդհանուր տեսակներ և կառուցվածքային առանձնահատկություններ

Տարբեր աշխատանքային պայմանները պահանջում են տարբեր տեսակներՓոխակրիչ գոտի մաքրող միջոցսարքեր. Արտադրողները տրամադրում են մի շարք մոդելներ՝ առաջնային մաքրման, վերադարձի մաքրման, շրջելի գոտիների և շրջակա միջավայրի հատուկ կարիքները բավարարելու համար:

2.1 Պոլիուրեթանային առաջնային մաքրող միջոց

Այս տեսակը հիմնականում օգտագործվում է փոխակրիչի գլխում։ Այն ունի բարձր առաձգականություն, մաշվածության դիմադրություն, թթվային և ալկալային դիմադրություն, բոցավառման և հակաստատիկ հատկություններ: Պոլիեթրային սայրն առաջարկում է 50% ավելի բարձր մաշվածության դիմադրություն, քան ստանդարտ պոլիուրեթանային: Զսպանակային մեխանիզմը հնարավորություն է տալիս ավտոմատ կերպով փոխհատուցել մաշվածությունը՝ պահպանելով մաքրման կայուն ճնշումը:

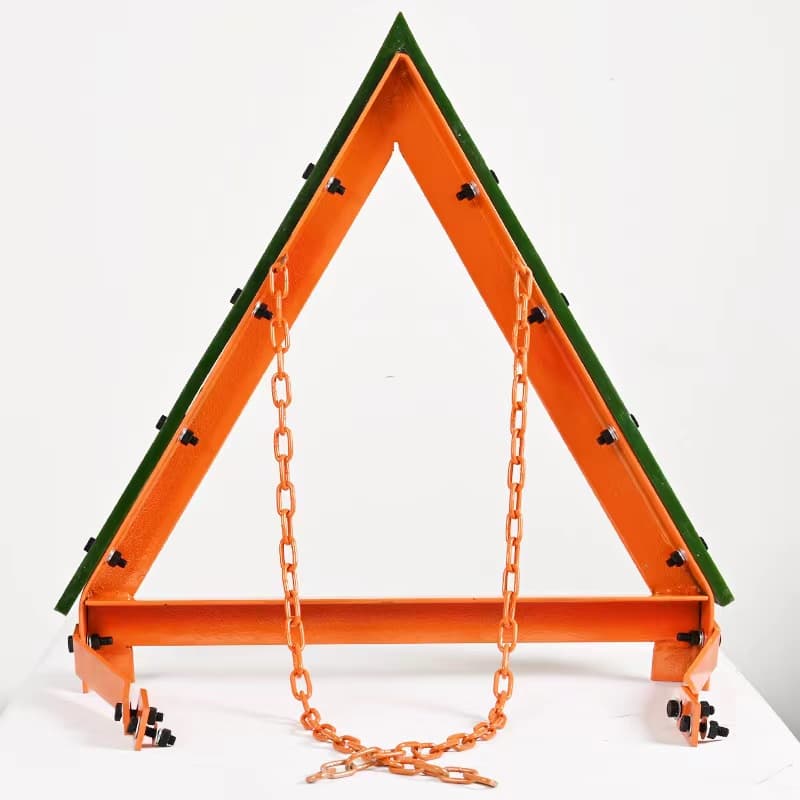

2.2 V-գութան հետադարձ գոտի մաքրող միջոց

Նախատեսված է հետադարձ գոտի մաքրելու համար, այն տեղադրվում է ճկվող ճախարակներից և ուղղահայաց ձգող սարքերից առաջ: V-աձևն ապահովում է ամբողջական ծածկույթ և բարձր մաքրություն: Պատրաստված է բարձր ամրության պոլիուրեթանից, այն մաշվածության դիմացկուն է և հարմար է գոտիների համար: Ձգողականության վրա հիմնված ավտոմատ փոխհատուցումը երկարացնում է ծառայության ժամկետը և նվազեցնում ճշգրտումները:

2.3 Մեկ տող մաքրող միջոց

Հարմար է վերադարձի գոտիների և հետադարձելի փոխակրիչ համակարգերի համար, այն արդյունավետորեն մաքրում է դատարկ կողմը: Այն կիսում է թթվային և ալկալային դիմադրության, բոցավառման հետաձգման, հակաստատիկ կատարողականության և մաշվածության բարձր դիմադրության առավելությունները: Կառուցվածքը պարզ է, տեղադրումը հեշտ է, և այն չի վնասում գոտու մակերեսը։

2.4 Ալյումինե առաջնային մաքրող միջոց

Հագեցված է վոլֆրամի կարբիդի խառնուրդի գլխիկով, այն ապահովում է ծայրահեղ բարձր մաշվածության դիմադրություն և երկար սպասարկում: Իդեալական է ծանր պայմանների համար՝ ուժեղ քայքայումով և կոռոզիայից: 15° կենտրոնում տեղադրումը և ծալովի դիզայնը խուսափում են խոշոր նյութերի ազդեցությունից: Օգտագործելով երկրորդական մաքրող միջոցների հետ՝ այն հասնում է գրեթե կատարյալ մաքրման:

2.5 Երկրորդական մշտական ​​ճնշման մաքրող միջոց

Հատկանշվում է խոռոչ բուֆերային կառուցվածք՝ գերազանց հետագա աշխատանքի համար: Հարմար է շրջելի գոտիների համար: Անջատվող հիմքը թույլ է տալիս կողային արդյունահանել վազից՝ արագ և հարմարավետ դարձնելով տեղադրումն ու սպասարկումը:

2.6 Պտտվող խոզանակ մաքրող միջոց

Էլեկտրաէներգիայից դուրս է և շարժվում է շղթայական փոխանցման տուփի միջոցով գոտի շփման միջոցով: Խոզանակը պտտվում է գոտու ուղղությամբ՝ մանրակրկիտ մաքրման համար: Այն էներգախնայող է, էկոլոգիապես մաքուր, հեշտ տեղադրվող և տարածություն խնայող, իդեալական թեթև և միջին օգտագործման համար:

3. Նյութի կատարողականության և մաշվածության դիմադրության համեմատություն

Նյութը որոշում է կատարումը, ծառայության ժամկետը և կիրառելիությունը: Երկու ամենատարածված նյութերն են բարձր արդյունավետության պոլիուրեթանային և վոլֆրամի կարբիդային խառնուրդը:

Պոլիուրեթանային նյութերը գերակշռում են կիրառությունների մեծ մասում՝ շնորհիվ առաձգականության, կոռոզիայից դիմադրության և գոտիների պաշտպանության: Բարձր հղկող նյութերի համար նախընտրելի են համաձուլվածքների տեսակները: Օգտագործողները պետք է ընտրեն՝ ելնելով նյութի բնութագրերից, խոնավությունից, կոռոզիայից և ջերմաստիճանից:

4. Տեղադրման դիրքը և ստանդարտ պահանջները

Ճիշտ տեղադրումը չափազանց կարևոր է աշխատանքի և երկարակեցության համար: Սխալ դիրքը հանգեցնում է վատ մաքրման, արագացված մաշվածության կամ գոտիների վնասմանը:

• Հիմնական մաքրող միջոցներ. տեղադրեք գլխի ճախարակի մոտ, կենտրոնական գծից 15° ցածր՝ օպտիմալ շփման համար:
• Հետադարձ մաքրող միջոցներ. տեղադրեք նախքան ճկվող ճախարակները և լարող սարքերը, որպեսզի մնացորդները չմտնեն գլանափաթեթներ:
• Շրջելի համակարգեր. օգտագործեք հատուկ երկրորդական և միակողմանի մաքրող միջոցներ՝ երկկողմանի շահագործմանը հարմարվելու համար:
• Պտտվող խոզանակ մաքրող միջոցներ. Կայուն պտտման համար ամրացրե՛ք վերադարձի գոտու վրա շփման համապատասխան կոնտակտով:
• Պահպանեք հավասարաչափ ճնշում; խուսափել ավելորդ լարվածությունից, որն առաջացնում է սայրի կամ գոտիի մաշվածություն:

Պրոֆեսիոնալ արտադրողները տրամադրում են մանրամասն գծագրեր և տեղադրման ուղեցույցներ: Տեղում գտնվող թիմերը պետք է հետևեն ստանդարտներին՝ ապահովելու կայունությունը և անվտանգությունը: Անհրաժեշտ է մոնտաժային պտուտակների և ճնշման մեխանիզմների կանոնավոր ստուգում:

Շատ փորձառու գնումների ինժեներներ առաջնահերթություն կտան ստուգված տեղադրման պարամետրերին, երբ աղբյուրը հայթայթում էՓոխակրիչ գոտի մաքրող միջոցտեղում տեղադրման հետագա ձախողումներից խուսափելու համար:

5. Ամենօրյա սպասարկում և ծառայության ժամկետի երկարացում

Արդյունաբերական կոնվեյերների մաքրման սարքավորումները երկար ժամանակ աշխատում են բարձր բեռնվածությամբ, փոշոտ և քայքայիչ միջավայրերում: Նույնիսկ պրեմիում կարգի արդյունաբերական սարքավորումները կարող են աստիճանական մաշվածություն և արդյունավետության վատթարացում ունենալ՝ առանց ստանդարտացված ամենօրյա սպասարկման: Գիտական ​​և համակարգված տեխնիկական սպասարկումները կարող են արդյունավետորեն առավելագույնի հասցնել մաքրման բաղադրիչների սպասարկման ցիկլը, կայունացնել մաքրման երկարաժամկետ արդյունավետությունը և կտրուկ նվազեցնել սարքավորումների չնախատեսված ժամանակի աշխատանքը և արդյունաբերական ձեռնարկությունների փոխարինման ծախսերը: Սպասարկման ողջամիտ կառավարումը փոխակրիչ համակարգերի ընդհանուր գործառնական տնտեսությունը բարելավելու հիմնական մեթոդներից մեկն է:

5.1 Ստանդարտ կանոնավոր ստուգման մեխանիզմ

Պարբերական շաբաթական ստուգումը սարքավորումների կայուն աշխատանքի հիմքն է: Տեղում սպասարկող անձնակազմը պետք է համակողմանիորեն ստուգի մաքրման սարքավորումների ընդհանուր գործառնական կարգավիճակը, ներառյալ շեղբերի մաշվածության աստիճանը, իրական ժամանակի գոտու մաքրման էֆեկտը, մոնտաժային փակագծի ամրությունը և ճնշման փոխհատուցման մեխանիզմի ճկունությունը: Ծանր նյութի կպչունությամբ և ուժեղ քայքայումով արդյունաբերական սցենարներում, շեղբերի մասնակի մաշվածությունը կամ օֆսեթ տեղադրումը ուղղակիորեն կհանգեցնի թերի մաքրման և նյութի մնացորդային կուտակմանը: Խիստ մաշված, դեֆորմացված կամ ծերացող շեղբերների ժամանակին ստուգումը և անհապաղ փոխարինումը կարող են խուսափել փոխակրիչ գոտիների և օժանդակ սարքավորումների երկրորդական վնասներից, որոնք առաջացել են անհաջող մաքրման հետևանքով:

5.2 Կանոնավոր ավտոմատ փոխհատուցման չափորոշում

Մաքրման ժամանակակից սարքավորումների մեծ մասը ընդունում է զսպանակային լարվածության և ձգողականության ավտոմատ փոխհատուցման կառուցվածքներ, որոնք նախատեսված են նվազեցնելու ձեռքով միջամտությունը և երկարատև շահագործման ընթացքում սայրի և գոտու մակերեսի միջև մշտական ​​շփման ճնշումը պահպանելու համար: Այնուամենայնիվ, փոշու կուտակման, կառուցվածքի ծերացման և թրթռումների ազդեցության տակ փոխհատուցման մեխանիզմը կարող է աստիճանաբար կորցնել զգայունությունը երկարատև աշխատանքից հետո: Կարևոր է ամեն ամիս կատարել համապարփակ ֆունկցիոնալ տրամաչափում՝ ստուգելու զսպանակների ընդլայնման և ձգողականության վերակայման ճկունությունը՝ ապահովելով, որ մաքրող սայրը միշտ սերտորեն համապատասխանում է գոտու մակերեսին և պահպանում է կայուն և հետևողական մաքրման ուժը սարքավորումների սպասարկման ամբողջ ընթացքում:

5.3 Համակարգված մաքրում և հակակոռոզիոն սպասարկում

Հանքարդյունաբերության, քիմիական և ցեմենտի արդյունաբերություններում մեծ քանակությամբ փոշու, ցեխի և քայքայիչ մնացորդներ շահագործման ընթացքում կպչում են մաքրող սարքավորումների մակերեսին և ներքին կառուցվածքին: Աղբի երկարատև կուտակումը կհանգեցնի մեխանիզմների խցանման, ճկուն բաղադրիչի խափանումների և նույնիսկ մետաղական փակագծերի տեղային կոռոզիայի: Տեխնիկական թիմերը պետք է պարբերաբար մաքրեն սարքավորումների մակերեսային բեկորները և թաքնված կեղտը, ինչպես նաև կատարեն շարժական փոխանցման տուփի մասերի և պտտվող կառույցների նպատակային քսում: Բարձր խոնավությամբ և ուժեղ քայքայիչ միջավայրում աշխատող սարքավորումների համար պահանջվում է կանոնավոր ջրով ողողում և հակաժանգոտ սպասարկում՝ անվտանգության հնարավոր վտանգները վերացնելու և սարքավորման ընդհանուր ծառայության ժամկետը երկարացնելու համար:

5.4 Գիտական ​​բաղադրիչի փոխարինման ցիկլ

Մաքրող սայրերի տարբեր նյութերն ունեն ծառայության ժամկետի հստակ բնութագրեր՝ ձևավորելով ստանդարտացված փոխարինման ցիկլեր արդյունաբերական արտադրության համար: Բարձր արտադրողականությամբ պոլիուրեթանային շեղբերները, որոնք լայնորեն օգտագործվում են միջին և թեթև աշխատանքային պայմանների համար, ունեն գերազանց առաձգականություն և գոտիների պաշտպանություն՝ նորմալ շահագործման պայմաններում 6-ից 12 ամիս կայուն ծառայության ժամկետով: Վոլֆրամի կարբիդային համաձուլվածքի շեղբերները, որոնք նախատեսված են ծանր աշխատանքի և բարձր քայքայման սցենարների համար, ունեն ծայրահեղ ուժեղ մաշվածության դիմադրություն և կառուցվածքային կայունություն՝ ծառայության ժամկետով, որը կարող է հասնել 1-ից 2 տարի: Կարևոր է նշել, որ իրական ծառայության ժամկետը տատանվում է տեղում շահագործման ինտենսիվության, նյութի հղկողության, շրջակա միջավայրի խոնավության և պահպանման հաճախականության համաձայն: Ձեռնարկությունները պետք է ձևակերպեն անհատականացված փոխարինման պլաններ՝ հիմնված փաստացի աշխատանքային պայմանների վրա՝ գործառնական ծախսերը և սարքավորումների շահագործման արդյունավետությունը հավասարակշռելու համար:

Ձեռնարկությունները, որոնք հավատարիմ են մնում ստանդարտացված սպասարկմանը, կարող են արդյունավետորեն երկարացնել իրենց օգտագործման ժամկետըՓոխակրիչ գոտի մաքրող միջոցև զգալիորեն կրճատել է պահեստամասերի տարեկան ծախսերը։

6. Տիպիկ արդյունաբերության կիրառման դեպքեր

Ժամանակակից արդյունաբերական փոխակրիչ համակարգերը ներառում են կիրառման բազմազան սցենարներ, և տարբեր արդյունաբերություններ ունեն բոլորովին այլ պահանջներ սարքավորումների մաքրման համար՝ մաշվածության դիմադրության, կոռոզիոն դիմադրության, մաքրման ճշգրտության և շրջակա միջավայրի հարմարվողականության առումով: Հարմարեցված նպատակային մաքրման կոնֆիգուրացիաները կարող են կատարելապես հարմարվել տարբեր ճյուղերի նյութական բնութագրերին և գործառնական միջավայրին՝ արդյունավետորեն լուծելով գոտիների մնացորդների կուտակման, սարքավորումների մաշվածության և ցածր գործառնական արդյունավետության ընդհանուր խնդիրները: Հետևյալը վերլուծում է կիրառական լուծումները և մաքրող սարքավորումների գործնական առավելությունները հիմնական արդյունաբերական ոլորտներում:

6.1 Հանքարդյունաբերություն և քարհանքի արդյունաբերություն

Հանքարդյունաբերության և քարհանքի արդյունաբերությունը ներկայացնում է կոնվեյերային սարքավորումների առավել ծանր աշխատանքային պայմանները, որոնք ներառում են խոշոր մասնիկների հանքաքար, բարձր կարծրություն ունեցող ածխային նյութեր, երկարաժամկետ բարձր բեռնվածությամբ շահագործում և բարձր խոնավություն և փոշի աշխատանքային միջավայրում: Սովորական մաքրման պարագաները հակված են արագ մաշվածության և ձախողման, ինչը չի կարող բավարարել երկարաժամկետ կայուն շահագործման պահանջները: Հետևաբար, այս ոլորտում լայնորեն ընդունված են պրոֆեսիոնալ համապատասխան լուծումներ, որոնցում գերակշռում են խառնուրդի առաջնային մաքրողները և օժանդակ V-գութան հետադարձ մաքրող միջոցները: Վոլֆրամի կարբիդի խառնուրդից ծայրահեղ մաշվածության դիմացկուն կտրիչ գլուխը կարող է դիմակայել կոշտ հանքաքարի և ածխի նյութերի շարունակական ազդեցությանը և շփմանը, մինչդեռ V-աձև հետադարձ մաքրող կառուցվածքը մանրակրկիտ մաքրում է հետադարձ գոտու մնացորդային մանր հանքաքարի փոշին: Այս համակցված լուծումը արդյունավետորեն նվազեցնում է սարքավորումների խափանումների արագությունը, խուսափում է մաքրման ձախողման հետևանքով առաջացած հաճախակի անջատման սպասարկումից և զգալիորեն բարելավում է հանքարդյունաբերական փոխակրիչ համակարգերի շարունակական շահագործման արդյունավետությունը:

6.2 Ցեմենտի և շինարարական նյութերի արդյունաբերություն

Ցեմենտի և շինանյութերի գործարաններում կոնվեյերային սարքավորումները հիմնականում տեղափոխում են ցեմենտի հումք, կրաքարի փոշի, թռչող մոխիր և այլ նուրբ փոշոտ և խիստ կպչուն նյութեր: Այս նյութերը հեշտ է կպչել գոտու մակերեսին և ագլոմերատին, ինչը կհանգեցնի գոտու շեղմանը, անգործուն քայքայմանը և նյութի ցրմանը, եթե ժամանակին չմաքրվեն, ինչը լրջորեն կազդի արտադրության միջավայրի և շահագործման անվտանգության վրա: Բարձր արդյունավետությամբ ինքնափոխհատուցվող պոլիուրեթանային մաքրման սարքավորումները այս ոլորտի համար օպտիմալ ընտրությունն են: Բարձր առաձգականության պոլիեթրային պոլիուրեթանային սայրը հիանալի կերպով տեղավորվում է գոտու մակերեսին՝ չվնասելով փոխակրիչի գոտին, իսկ մաշվածության փոխհատուցման ավտոմատ կառուցվածքը ապահովում է երկարաժամկետ կայուն մաքրման էֆեկտ: Այն կարող է մանրակրկիտ հեռացնել կպչուն փոշին և ագլոմերացված նյութերը, պաշտպանել փոխակրիչները և օժանդակ պարագաները և պահպանել ամբողջ փոխանցման համակարգի մաքուր և կայուն աշխատանքային վիճակը:

6.3 Ջերմային էներգիայի արտադրության արդյունաբերություն

Ջերմային էլեկտրակայանները մեծապես հենվում են միջքաղաքային և մեծածավալ ածուխի փոխադրման գոտիավոր համակարգերի վրա, ինչը չափազանց բարձր պահանջներ է ներկայացնում հաղորդիչ սարքավորումների շարունակականության և կայունության համար: Ածխի մնացորդը և ածուխի փոշին, որը կպչում է գոտու վրա, կառաջացնի սարքավորումների ծերացման արագացում և էներգիայի սպառման ավելացում: Էլեկտրակայանների արտադրական գծերի մեծամասնությունը ընդունում է առաջնային համաձուլվածքների մաքրման և երկրորդային մշտական ​​ճնշման մաքրող միջոցների համակցված մաքրման սխեման: Առաջնային մաքրիչը հեռացնում է մեծ տարածքի ածխի նյութի մնացորդները գոտու գլխում, իսկ երկրորդական մաքրիչը կատարում է նուրբ երկրորդական մաքրում` վերացնելու փոքրիկ մնացորդային ածխի փոշին: Կրկնակի մաքրման ռեժիմը ապահովում է ամբողջական ծածկույթ և մանրակրկիտ մաքրում, ապահովում է փոխակրիչի զրոյական մնացորդային աշխատանքը, երաշխավորում է ածխի մշակման համակարգերի կայուն և անվտանգ աշխատանքը և բավարարում է ջերմաէներգետիկ ձեռնարկությունների շարունակական արտադրական կարիքները:

6.4 Նավահանգիստ և լոգիստիկա տրանսպորտային արդյունաբերություն

Նավահանգստի և զանգվածային լոգիստիկ փոխակրիչ սարքավորումներն ունեն բարձր արագությամբ շահագործման, երկար շարունակական աշխատանքային ժամերի և տարատեսակ փոխադրվող նյութերի, ներառյալ հացահատիկի, հանքային նյութերի, քիմիական հումքի և այլ զանգվածային ապրանքների բնութագրերը: Հաճախակի start-stop և բարձր արագությամբ շահագործումը բարձր պահանջներ է առաջադրում մաքրող սարքավորումների երկարակեցության և պահպանման ցածր կատարողականի համար: Բարձր ամրության ինտեգրված մաքրող սարքերը լայնորեն օգտագործվում են նավահանգիստների փոխակրիչ համակարգերում, որոնք ունեն մաշվածության դիմադրություն, կայուն կառուցվածք և խափանումների ցածր մակարդակ: Օպտիմալացված կառուցվածքային դիզայնը նվազեցնում է ձեռքով սպասարկման հաճախականությունը, հարմարվում է նավահանգստային սարքավորումների 24-ժամյա անխափան աշխատանքին, արդյունավետորեն նվազեցնում է շահագործման և պահպանման ծախսերը և ապահովում է զանգվածային նյութերի բեռնաթափման աշխատանքների արդյունավետ և կանոնավոր առաջընթացը:

6.5 Սննդի և թեթև վերամշակման արդյունաբերություն

Սննդի և թեթև արդյունաբերությունը խիստ պահանջներ ունի սարքավորումների հիգիենայի, անվտանգության և գոտիների պաշտպանության համար՝ խուսափելով կոշտ շփման վնասներից և սանիտարական մեռած անկյուններից: Ավանդական կոշտ մաքրման սարքավորումը հեշտ է քերծել գոտին և առաջացնել նյութական աղտոտում: Հետևաբար, այս ոլորտում հիմնականում օգտագործվում են ճկուն և հիգիենիկ մաքրող լուծույթները, որոնք կազմված են պտտվող խոզանակ մաքրող և բարձր փափկության պոլիուրեթանային մաքրող միջոցներից: Փափուկ խոզանակի կառուցվածքը և առաձգական պոլիուրեթանային շեղբը կարող են նրբորեն մաքրել սննդի մնացորդային նյութերը և թեթև արդյունաբերական հումքները գոտու մակերեսին՝ առանց փոխակրիչին որևէ վնաս պատճառելու: Միևնույն ժամանակ, սարքավորումը հեշտ է մաքրել և պահպանել, համապատասխանում է սննդի համար մաքուր արտադրության ստանդարտներին և ապահովում է արտադրական գծի հիգիենիկ և անվտանգ շահագործումը:

Վերջնական օգտվողները բոլոր հինգ հիմնական արդյունաբերական ոլորտներում հետևողականորեն հաստատում են, որ ճիշտ ընտրված ենՓոխակրիչ գոտի մաքրող միջոցբերում է ծախսերի չափելի կրճատում տարեկան արտադրական ցիկլերի ընթացքում:

7. Հաճախակի տրվող հարցեր (ՀՏՀ)

8. Եզրակացություն և ընտրության առաջարկներ

Փոխակրիչի արդյունավետ շահագործումը մեծապես հիմնված է գոտիների արդյունավետ մաքրման վրա: Հուսալի մաքրման սարքավորումները նվազեցնում են խափանումները, երկարացնում են գոտիների կյանքը, նվազեցնում ծախսերը և բարելավում անվտանգությունը բոլոր արտադրական գծերի համար:

Ընտրելիս առաջնահերթություն տվեք նյութի որակին, կառուցվածքային հուսալիությանը, ինքնափոխհատուցման գործառույթին և վաճառքից հետո աջակցությանը: Ընտրեք պոլիուրեթանային ընդհանուր օգտագործման համար և խառնուրդ՝ ծայրահեղ մաշվածության համար: Համակցված համակարգերը տալիս են լավագույն արդյունքները:

Պրոֆեսիոնալ դիզայնի, հուսալի արտադրության և հարմարեցված լուծումների շնորհիվ օգտվողները կարող են հասնել կայուն, արդյունավետ և խնայող փոխակրիչ համակարգի աշխատանքի՝ գնումից հետո:Փոխակրիչ գոտի մաքրող միջոց.

Հարմարեցված առաջարկությունների, տեխնիկական պարամետրերի և գնի մանրամասների համար: Մեր ինժեներական թիմը ձեզ կտրամադրի ամենահարմար լուծումը և արդյունավետ աջակցությունը:
