Զանգվածային նյութերի մշակման ժամանակ փոխակրիչ գոտին ինքնին ուշադրություն է գրավում: Այն տեսանելի է, թանկ և ակնհայտորեն կարևոր է վիրահատությունների համար: Այդուհանդերձ, այն բաղադրիչները, որոնք ամրացնում են գոտին՝ փոխակրիչը, որը կրում է գլանափաթեթներ, որոնք օրեցօր կրում են հազարավոր տոննա նյութերի բեռը, ավելի անմիջականորեն որոշում են ժապավենի կյանքը, քան ցանկացած այլ գործոն: Սխալ դասավորված կամ խլված կոնվեյերը տեղափոխող գլանակը ստեղծում է մաշվածության կետ, որը քայքայում է գոտու կափարիչը, առաջացնում է ջերմություն, մեծացնում է էներգիայի սպառումը և, ի վերջո, հանգեցնում է գոտու վաղաժամ փոխարինմանը, որը արժե տասնյակ հազարավոր դոլարներ:

Կոնվեյեր տեղափոխող գլանԱրտադրողները պատասխանել են մասնագիտացված նախագծերով, որոնք վերաբերում են հատուկ գործառնական մարտահրավերներին՝ նյութի կուտակում, գոտի հետևում, ազդեցության դիմադրություն և շրջակա միջավայրի կոռոզիայից: Այս մասնագիտացված տարբերակներից պարուրաձև անգործուն, զուգահեռ սանրի անգործուն, շրջված V տիպի անգործուն և կերամիկական փոխակրիչի անգործունը յուրաքանչյուրը ծառայում է տարբեր կիրառությունների: Այս կոնվեյերներ տեղափոխող գլանաձև տեսակները ունեն ընդհանուր արտադրական տարրեր՝ բարձր հաճախականությամբ եռակցված խողովակներ, բարձր խտության նեյլոնե կնիքներ, առանցքակալներ և կլոր պողպատ, բայց տարբերվում են մակերեսի կազմաձևով և ֆունկցիոնալ օպտիմալացումով:

Ինչու է կարևոր փոխակրիչով գլանափաթեթի ընտրությունը

Փոխակրիչային համակարգը նույնքան հուսալի է, որքան իր շարժական գնացքը: Փոխակրիչ տեղափոխող գլանակը աջակցում է գոտին և նյութական բեռը` պահպանելով գոտիների պատշաճ դասավորվածությունը: Երբ գլանափաթեթը ձախողվում է, հետևանքները կասկադային են.

• Գոտու վնաս. խլված կոնվեյերը տեղափոխող գլանակը դառնում է անշարժ հղկող մակերես՝ փորելով ակոս շարժվող գոտու ծածկույթի մեջ։
• Բարձրացված քաշքշուկ. Չպտտվող կամ բարձր դիմադրողական գլանափաթեթները մեծացնում են շարժիչի էներգիայի սպառումը
• Նյութի արտահոսք. սխալ դասավորված գլանափաթեթները թույլ են տալիս գոտին սխալ շրջել, նյութը թափել համակարգի կողքից
• Կառուցվածքային լարվածություն. գլանափաթեթի անհավասար դիմադրությունը ստեղծում է գոտի լարվածության տատանումներ, որոնք լարում են միաձուլման և մղման

Ստորև նկարագրված կոնվեյերների հատուկ կոնվեյերները, որոնք նկարագրված են ստորև, վերաբերում են որոշակի խափանումների ռեժիմներին, որոնք տարածված են որոշակի ոլորտներում և կիրառություններում:

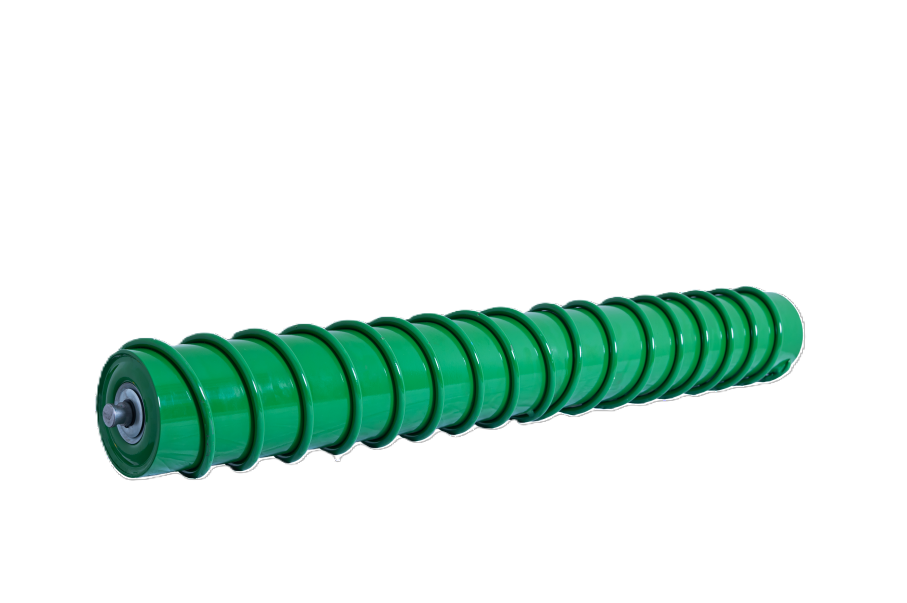

Spiral Idler: Կպչուն նյութերի համար ինքնամաքրում

Պարուրաձև անգործունը կոնվեյեր տեղափոխող գլանաձև տարբերակ է, որը նախատեսված է այն ծրագրերի համար, որտեղ նյութի փոխադրումը կպչում է գոտու մակերեսին: Պատրաստված է բարձր հաճախականությամբ եռակցված խողովակներից, բարձր խտության նեյլոնե կնիքներից, պարուրաձև զսպանակներից, առանցքակալներից և կլոր պողպատից՝ պարուրաձև անգործուն պարուրաձևը ունի պարուրաձև մակերեսի կոնֆիգուրացիա:

Գործառնական սկզբունք

Երբ գոտին անցնում է պարուրաձև պարապի վրայով, պտուտակաձև նախշը ստեղծում է շփման տարբեր կետեր, որոնք խախտում են մակերևութային լարվածությունը գոտու և կպչուն նյութի միջև: Կպչուն նստվածքներ՝ կավ, թաց ավազ, մանրացված հանքաքար՝ խոնավությամբ, ավելի շուտ ազատվում են գոտու մակերեսից, այլ ոչ թե կուտակվում են փոխակրիչի գլանի վրա:

Հիմնական հավելվածներ

• Ագրեգատի և ավազի վերամշակում
• Կավի և հանքանյութերի մշակում
• Ածխի պատրաստման գործարաններ
• Կպչուն կամ բարձր խոնավությամբ նյութեր փոխանցող ցանկացած գոտի

Պարուրաձև դիզայնը նվազեցնում է գոտիների առանձին քերիչների և մաքրող միջոցների կարիքը, որոնք ինքնին պահանջում են սպասարկում և ճշգրտում: Օպերատորների համար, ովքեր փնտրում են կոնվեյեր տեղափոխող գլանափաթեթ, պասիվ ինքնամաքրման ունակությամբ, պարուրաձև պարապ սարքը ապահովում է առանց սպասարկման լուծում:

Զուգահեռ սանր անգործուն. վերադարձի գոտի մաքրում ինքնամաքրվող կառուցվածքով

Զուգահեռ սանրը անգործուն մի տեսակ էկոնվեյեր տեղափոխող գլանհատուկ կազմաձևված վերադարձի գոտիների կիրառման համար: Այն պատրաստված է բարձր հաճախականությամբ եռակցված խողովակներից, բարձր խտության նեյլոնե կնիքներից, սանրաձև ռետինե օղակներից, միջակայքներից, առանցքակալներից և կլոր պողպատից։

Վերադարձի գոտու գործառույթը

Փոխակրիչային համակարգի վերադարձի կողմում` ժապավենի այն հատվածը, որը դատարկ է անցնում բեռնատարի տակով, նյութի տեղափոխումը կարող է կուտակվել` ընկնելով վերադարձի ճանապարհի երկայնքով և ստեղծելով տնային տնտեսության հետ կապված խնդիրներ: Զուգահեռ սանրը անգործուն է կոնվեյեր տեղափոխող գլան, որը նախատեսված է վերադարձի գոտիները ամրացնելու համար՝ միաժամանակ ապահովելով ակտիվ մաքրման գործողություն:

Ինքնամաքրման բնութագրերը

Սանրաձև ռետինե օղակները մեխանիկական մաքրման գործողություն են ստեղծում գոտու մակերեսի վրա: Երբ վերադարձի գոտին անցնում է այս փոխակրիչ տեղափոխող գլանափաթեթի վրայով, կպչուն նյութը տեղահանվում է և ընկնում հեռու, քան գոտիով շարժվում դեպի պոչի ճախարակը: Հիմնական կատարողական հատկանիշները ներառում են.

• Ցածր աղմուկ. Սանրի դիզայնը նվազեցնում է շփման աղմուկը, համեմատած պինդ մակերևույթի գլանների հետ
• Խողովակի հաստ պատ. ընդլայնված կառուցվածքային երկարակեցություն հետադարձ ծառայության համար
• Ճկուն ռոտացիա. Ցածր շարժակազմի դիմադրությունը նվազագույնի է հասցնում էներգիայի կորուստը
• Ցածր դիմադրություն. Կրճատվող կրող քաշքշուկը սովորական վերադարձի անգործունների համեմատությամբ

Այն կառույցների համար, որոնք դժվարանում են փոխակրիչի վերադարձի ուղիների երկայնքով նյութի տեղափոխման հետ կապված, զուգահեռ սանրը պարապ սարքն առաջարկում է պասիվ մաքրման լուծում, որը չի պահանջում արտաքին հոսանքի կամ կառավարման համակարգեր:

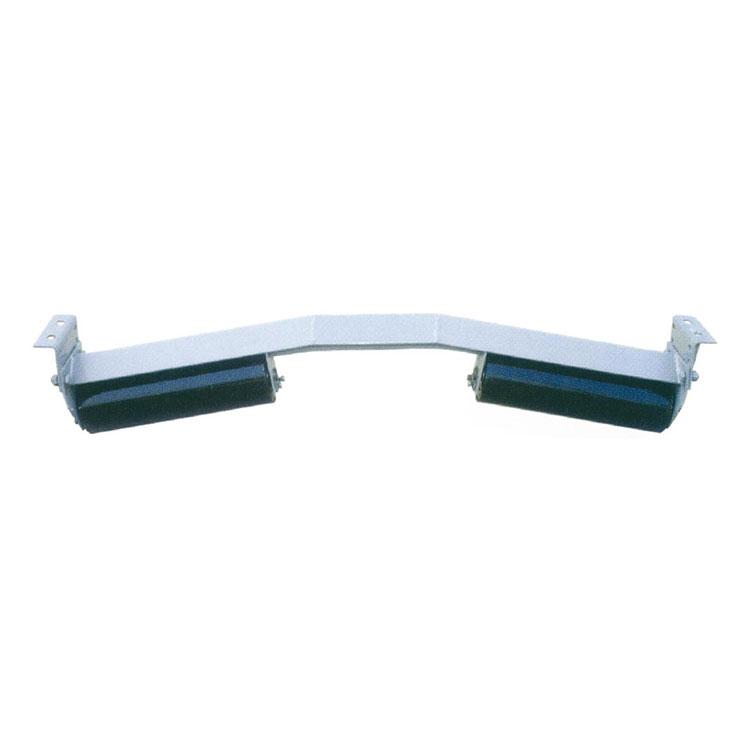

Inverted V Type Idler. Գոտու ճնշում և հետևում

Շրջված V տիպի անգործունը կոնվեյեր տեղափոխող գլան է, որը հիմնականում օգտագործվում է ժապավենի փոխակրիչ համակարգերում վերադարձի գոտու անկյան փոփոխությունը ֆիքսելու համար: Դրա հիմնական գործառույթը գոտին զսպելն է՝ կանխելով գոտին վեր թռչելուց և կառուցվածքային բաղադրիչների քերծումից:

Գոտի ճնշելու գործառույթ

Երկար փոխակրիչների վրա, հատկապես թեք հատվածներով կամ գոտիների բարձր արագությամբ, վերադարձի գոտին կարող է հանել անգործուն գլանափաթեթները՝ գոտու լարվածության դինամիկայի կամ օդի ներթափանցման պատճառով: Գոտին, որը թռչում է վերև, շփվում է կառուցվածքային պողպատի հետ՝ խաչաձև ճառագայթների, լարերի, անցուղիների հետ՝ առաջացնելով ծածկույթի քայքայում և գոտու եզրերի հնարավոր վնաս:

Այս փոխակրիչ տեղափոխող գլանափաթեթի շրջված V կոնֆիգուրացիան ստեղծում է պրոֆիլ, որը գրավում է գոտին և պահում այն՝ պահպանելով հետևողական շփումը՝ միաժամանակ թույլ տալով ազատ պտույտ: Ի տարբերություն հարթ վերադարձի անգործունների, որոնք թույլ են տալիս ուղղահայաց գոտի շարժվել, շրջված V ձևը ֆիզիկապես սահմանափակում է գոտու դիրքը:

Կնքում և շրջակա միջավայրի պաշտպանություն

Այս փոխակրիչ տեղափոխող գլանափաթեթի երկու ծայրերը ներառում են լաբիրինթոսային կնիքի կառուցվածքներ՝ զուգորդված երկկողմանի կնքված առանցքակալներով: Այս երկակի խոչընդոտ համակարգը ապահովում է.

• Պաշտպանություն փոշուց. լաբիրինթոսային կնիքները կանխում են մանր մասնիկների ներթափանցումը
• Ջրակայունություն. Երկկողմանի կնիքները բացառում են խոնավությունը խոնավ միջավայրում
• Երկարացված առանցքակալների ժամկետը. աղտոտման բացառումը ուղղակիորեն կապված է առանցքակալի ծառայության ժամկետի հետ

Փոխակրիչով գլանափաթեթային արտադրանքների համար, որոնք գործում են փոշոտ կամ խոնավ միջավայրերում (հանքավայրեր, քարհանքեր, բացօթյա պահեստային կոնվեյերներ), կնքման որակը հաճախ տարբերություն է երեք ամսվա և երեք տարվա ծառայության ժամկետի միջև:

Կերամիկական կոնվեյեր անգործուն՝ քայքայում և կոռոզիոն դիմադրություն

Կերամիկական փոխակրիչն անգործուն փոխակրիչ է, որը կառուցված է ալյումինի օքսիդի (ալյումինե) մակերեսներով, այլ ոչ թե պողպատից կամ ռետինից: Այս նյութի ընտրությունը հատուկ առավելություններ է տալիս ագրեսիվ կիրառությունների համար:

Նյութական հատկություններ

Ալյումինի օքսիդ (Al2O3) կերամիկական առաջարկում է.

• Բարձր կարծրություն. գերազանցում է 80-ը Rockwell HRA սանդղակի վրա, զգալիորեն ավելի կարծր, քան պողպատը
• Թթվային դիմադրություն. չի ազդում թթվային լուծույթների վրա, որոնք կոռոզիայի են ենթարկում պողպատե գլանները
• Ալկալիների դիմադրություն. քիմիապես կայուն է հիմնական միջավայրում
• Դիմադրություն քայքայումից. գոյատևում է սուր, կոշտ նյութերի հետ շփումից, որոնք կարող են ջարդել պողպատը կամ ռետինը

Հարմար հավելվածներ

Կերամիկական կոնվեյեր տեղափոխող գլանակը լայնորեն օգտագործվում է հանքարդյունաբերության, ավազի և մանրախիճի, պողպատի մետալուրգիայի, քիմիական արդյունաբերության և այլ ոլորտներում, որտեղ.

• Բարձր կարծրության նյութերը (երկաթի հանքաքար, թակոնիտ, գրանիտ) արագորեն մաշվում են պողպատից
• Քայքայիչ միջավայրերը (պարարտանյութերի գործարաններ, քիմիական նյութերի մշակում) հարձակվում են պողպատե մակերեսների վրա
• Գոտիների բարձր արագությունները արագացնում են մաշվածությունը սովորական կոնվեյերներ տեղափոխող գլանափաթեթ մակերեսների վրա

Փոխհատուցումներ

Կերամիկական պարապները սովորաբար ավելի թանկ են, քան պողպատե անգործունները և ավելի ծանր են, պահանջում են հաշվի առնել գոտիների շարժիչի հզորությունը և կառուցվածքային աջակցությունը: Այնուամենայնիվ, մի քանի ամիսը մեկ քայքայման հետևանքով անգործուն փոփոխության դեպքում կերամիկայի երկարացված ծառայության ժամկետը հաճախ արդարացնում է պրեմիումը: Կերամիկական կոնվեյեր տեղափոխող գլանափաթեթն առաջարկում է ավելի երկար ընդմիջումներ փոխարինումների միջև՝ նվազեցնելով աշխատուժի ծախսերը և սպասարկման համար խափանման ժամանակը:

Ընդհանուր արտադրական որակի ցուցիչներ

Կոնվեյերներ տեղափոխող գլանափաթեթների բոլոր տեսակների մեջ՝ պարուրաձև, սանր, շրջված V, կերամիկական, որոշ արտադրական բնութագրեր ցույց են տալիս որակը՝ անկախ կոնֆիգուրացիայից:

Բարձր հաճախականությամբ եռակցված խողովակ

Փոխակրիչ տեղափոխող գլանափաթեթի խողովակի մարմինը պետք է լինի ուղիղ, կլոր և հետևողականորեն պատի հաստությամբ: Բարձր հաճախականությամբ եռակցումը առաջացնում է կարի նվազագույն ներքին բռնկում և հետևողական մետալուրգիա: Անորակ խողովակները առաջացնում են գլանափաթեթի էքսցենտրիկություն՝ առաջացնելով թրթռումներ և գոտիների թրթռում:

Բարձր խտության նեյլոնե կնիքներ

Կնիքները բացառում են աղտոտումը: Ցածր խտության կնիքները կլանում են խոնավությունը, ուռչում և կորցնում արդյունավետությունը: Բարձր խտության նեյլոնը պահպանում է չափերի կայունությունը, պահում է քսանյութը և պահպանում է աղտոտիչները: Գլանափաթեթով տեղափոխող կոնվեյերը հաճախ այն բաղադրիչն է, որը որոշում է ծառայության ժամկետը:

Առանցքակալներ

Երկկողմանի կնքված առանցքակալները (նաև կոչվում են կնքված առանցքակալներ) նախապես յուղված են և չեն պահանջում սպասարկում: Գլանակիր կրող կոնվեյերների ընտրությունը պետք է համապատասխանի բեռի և արագության պահանջներին. թերչափ առանցքակալները ժամանակից շուտ խափանում են, մինչդեռ չափսեր առանցքակալներն անտեղի մեծացնում են արժեքը:

Կլոր պողպատ

Լիսեռների ծայրերը և առանցքակալների մոնտաժային մակերեսները պահանջում են լավ կլորություն և մակերեսի ավարտ: Անճշգրիտ լիսեռները ստեղծում են սխալ դասավորվածություն՝ անհավասար բեռնելով առանցքակալները և առաջացնելով կոնվեյեր տեղափոխող գլանների հավաքման վաղ խափանումը:
